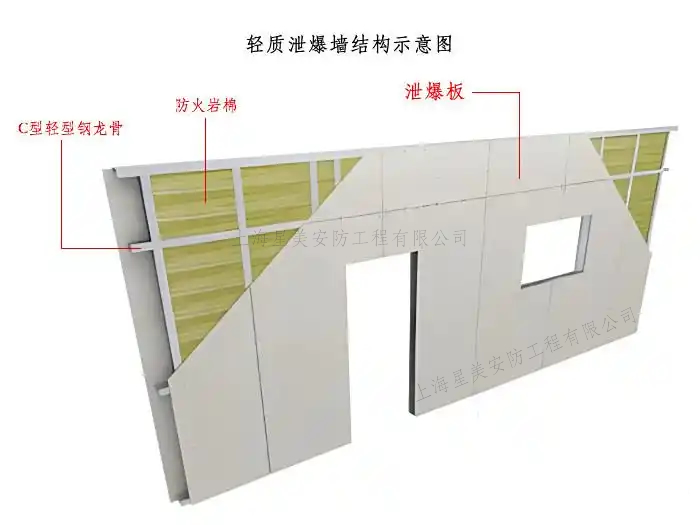

泄爆墙施工填充防火岩棉厚度要求 日期：2025-10-6 | 阅读：89 次 泄爆墙施工中填充防火岩棉的厚度，需根据建筑用途、防火等级要求、热工性能及结构设计综合确定，并非固定值。其核心目的是在泄爆功能实现的同时，提供必要的耐火隔热性能，防止火灾蔓延和高温传导。 一、防火岩棉在泄爆墙中的作用 1.防火隔热：在爆炸伴随火灾的工况下，阻止火焰穿透，降低背火面温度； 2.吸能缓冲：在冲击波作用下吸收部分能量，减缓结构振动； 3.保温节能：提高墙体热阻，适用于有温控要求的厂房或控制室； 4.隔音降噪：降低设备运行噪声传播。 二、防火岩棉填充厚度的常见要求 1.按耐火极限确定厚度根据《建筑设计防火规范》GB 50016 及实际测试数据，岩棉厚度与耐火时间密切相关： 耐火极限 / 建议岩棉厚度 / 典型构造示例 ≥1.0小时 / ≥50mm / 双面12mm石膏板 + 50mm岩棉 ≥1.5小时 / ≥75mm / 双面双层石膏板 + 75mm岩棉 ≥2.0小时 / ≥100mm / 高密度岩棉 + 厚面板结构 提示：用于泄爆墙时，通常要求耐火极限不低于1.0小时，因此岩棉厚度一般不小于50mm。 2.按工程设计要求确定 - 石化、煤化工项目：常要求耐火2小时以上，岩棉厚度多为100mm，密度≥100kg/m＆#179;； - 一般工业厂房：若仅需基本防火隔离，可采用80mm厚岩棉； - 保温型泄爆墙：兼顾节能需求，厚度可达150mm（如“9.5mm纤维水泥板 ×2 + 150mm岩棉”组合，总厚169mm）。 三、其他关键参数要求 密度：≥80?120kg/m＆#179;（高密度确保抗压性和耐火性） 燃烧性能：A级不燃材料，符合GB 8624 导热系数：≤0.040 W/(m·K)，保证良好保温性能 憎水率：≥98%，防止吸湿降低性能 纤维长度： ≥3mm，减少粉尘，提升结构稳定性 四、施工中的填充要求 1.紧密填充：岩棉应整板铺装，不得剪裁过小或留有缝隙，避免形成“热桥”； 2.厚度均匀：沿龙骨间距（通常400?600mm）连续填充，确保无空鼓； 3.防脱落措施：可采用穿钉固定或金属网托底，防止长期使用中下垂； 4.防潮保护：在潮湿环境或外墙应用时，内侧应设防潮层。 五、参考规范与标准 -《GB/T 50779-2022 石油化工建筑物抗爆设计标准》 -《GB 50016 建筑设计防火规范》 -《GB/T 11835 绝热用岩棉、矿渣棉及其制品》 -《NFPA 68 爆燃泄压标准》（国际参考） 总结，泄爆墙中防火岩棉的填充厚度通常不小于50mm，常见为80mm或100mm，具体应以设计文件为准。对于有明确耐火要求的项目（如控制室、设备间），建议采用100mm厚、密度≥100kg/m＆#179;的A级防火岩棉，并在施工中确保填充密实、无间隙，真正实现“泄爆可靠、防火有效”的双重目标。#泄爆墙施工#
